Slik velger du varmevekslerrøret- for avsalting av sjøvann mellom titan og Inconel 625

Å velge-varmevekslerrør for sjøvannsavsaltingsanlegg er aldri en enkel beslutning. I fler-flash (MSF), lav-temperatur multi-effektdestillasjon (LT-MED) og omvendt osmose (RO) prosesser, nedsenkes rør kontinuerlig i svært konsentrerte kloridmiljøer, hvor korrosjonsrisikoen er ekstremt høy. Materialet må tåle kloridangrep, forhøyede temperaturer og kostnadsbegrensninger-alt samtidig. Tre materialfamilier dominerer markedet: titanlegeringer, dupleks rustfritt stål og nikkel-baserte superlegeringer somInconel 625Hver tilbyr en distinkt balanse mellom korrosjonsmotstand, mekanisk styrke og økonomi. Det finnes ingen universell "best"-bare den som passer best for dine spesifikke driftsforhold.

Fordeler

• Eksepsjonell kloridimmunitet – Titan er praktisk talt immun mot grop- og sprekkkorrosjon i miljøer som inneholder- sjøvann og klorid, selv ved temperaturer opp til 315 grader. Dens passive oksidfilm forblir stabil under de mest aggressive marine forholdene. Designlevetiden overstiger 20 år med minimalt vedlikehold.
• Kostnad-effektivt i praksis – Selv om enhetsprisen for titan er høy, tillater dens lave tetthet tynnere veggtykkelser. Total materialvekt er betydelig lavere enn kobber-nikkellegeringer, noe som gjør den totale rør-kostnaden sammenlignbar med kobberlegeringer, med langt overlegen korrosjonsytelse.
• Lav biobegroing – I titanavsaltingsutstyr med sjøvannstrømningshastigheter på 3–5 m/s er biobegroing minimal. Begroingsfaktoren for titan varmevekslere er typisk 0,95–0,99.

Begrensninger

• Høyere initialinvestering sammenlignet med karbonstål eller rustfritt stål
• Mer utfordrende fabrikasjon (sveising og forming krever spesialiserte prosedyrer)
• Ved sjøvannstemperaturer over 80 grader kan titan absorbere hydrogen, noe som kan føre til sprøhet. Dette krever nøye kontroll av katodisk beskyttelse eller sveiseprosesser for å forhindre inntrengning av hydrogen.

Anbefalte karakterer etter temperatur

Vennligst se vårt produkt LinkASTM B444 N06625 Inconel 625 nikkellegering sømløst rør brukt til oljegassfor flere detaljer

Dupleks rustfritt stål tilbyr en mellomting mellom ytelse og kostnad. De gir god styrke og moderat motstand mot kloridgroper til en pris langt under titan- og nikkellegeringer.

I varme konsentrerte saltløsninger-typisk for MSF-brinevarmere eller resirkulasjonssløyfer-forblir dupleksstål imidlertid sårbare for lokalisert gropdannelse og spenningskorrosjonssprekker (SCC). Ettersom sjøvann kontinuerlig konsentreres og korrosiviteten øker, øker risikoen betydelig.

Duplekskvaliteter er et levedyktig valg for mindre aggressive soner (f.eks. RO-mating med lav-temperatur), men anbefales generelt ikke for de mest alvorlige- varmeoverføringsoppgavene.

Fordeler

• Uovertruffen korrosjonsbestandighet – Med 8–10 % molybden og 3,15–4,15 % niob, danner Inconel 625 en usedvanlig stabil passiv film i kloridmiljøer. Den motstår pitting, sprekkerangrep og SCC selv i varmt, høykonsentrert sjøvann.
• Høy-temperaturkapasitet – beholder utmerket mekanisk styrke og stabilitet opptil 650–1000 grader, med enestående motstand mot spenningskorrosjonssprekker. Dette gjør den ideell for høye-termiske avsaltingsprosesser som MSF.
• Påvist lang levetid – Dokumenterte tilfeller viser at Inconel 625 varmevekslerrør fungerer kontinuerlig i 5 år uten groper, med estimert levetid som når 1,5 ganger så lang som titan.

Begrensninger

• Innledende materialkostnad er betydelig høyere enn både titan og dupleksstål
• Fabrikasjon og sveising er dyrere
• Kun mulig for prosjekter med stort budsjett og maksimale krav til pålitelighet

For applikasjoner som krever Inconel-korrosjonsbestandighet uten full-legeringskostnad, tilbyr bimetalliske komposittrør en innovativ løsning. Teknologien kombinerer Inconel 625s eksepsjonelle korrosjonsmotstand med karbon eller legert ståls strukturelle styrke:

• Ytre lag (baserør) – Gir trykk-bæreevne
• Innerlag (liner) – tynn-vegg Inconel 625 beskytter spesielt mot høy-kloridkorrosjon
• Liming – oppnås gjennom trykk-fusjonsmetallurgisk limingsteknologi
• Denne designen gir samme innvendige korrosjonsbeskyttelse som et solid Inconel 625-rør, men til en brøkdel av prisen-fordi bare et tynt lag av den dyre legeringen brukes

• 1. Prioriter titanlegeringsrør:Ideell for de fleste standard scenarier for avsalting av sjøvann (spesielt RO og konvensjonell termisk avsalting). Titan gir lavere totale livssykluskostnader samtidig som de oppfyller kravene til korrosjonsbeskyttelse, og etablerer det som hovedvalget for avsaltingsvarmevekslerrør.
• 2. Prioriter nikkel-baserte legeringsrør:Spesifiser for ekstremt tøffe driftsforhold, inkludert sterkt konsentrert sjøvann, høy temperatur og trykk, eller medier som kombinerer høye kloridnivåer med ekstrem varme. Velg dette materialet kun når prosjektbudsjettene er tilstrekkelige og maksimal levetid for utstyret er en topp prioritet.
• 3.Kostnadseffektivt-kompromiss:Bimetalliske komposittrør. For prosjekter som krever korrosjonsmotstand i topp-lag med begrensede budsjetter, velg karbonstål foret med tynnveggede Inconel 625 komposittrør. Denne designen kombinerer den lange levetiden til nikkel-baserte legeringer med kostnadseffektiviteten til karbonstålsubstrater.

Oppsummert gir titanlegeringer optimal kostnad-ytelse for standard driftsforhold, mens nikkel-baserte legeringer tjener ekstremt korrosive miljøer der tilstrekkelig budsjett er tilgjengelig.

Ta kontakt nå

Vennligst se vårt produkt LinkASTM B444 N06625 Inconel 625 nikkellegering sømløst rør brukt til oljegass for flere detaljer

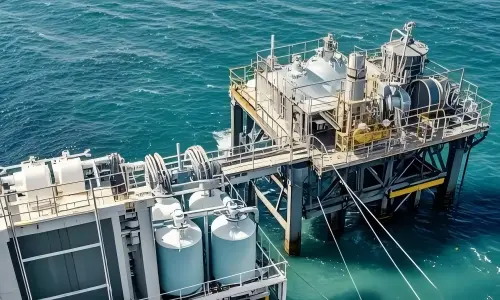

Offshore olje- og gassplattformer



Titan er mye brukt til:

• Motorkomponenter med lukket-syklus – Kondensator- og-varmevekslerrør krever god termisk ledningsevne og korrosjonsbestandighet for å forhindre forringelse av ytelsen fra sjøvannsangrep
• Pumper, ventiler og fittings – Titaniumlegeringskomponenter forbedrer den generelle systemets pålitelighet og holdbarhet, og reduserer vedlikeholds- og utskiftingskostnader

Dyp-undersjøisk oljeboring

Stigerør, som transporterer råolje fra havbunnen til plattformen, skal tåle enormt trykk og sjøvannskorrosjon. Titanlegeringers høye styrke og korrosjonsbestandighet gjør dem ideelle for:

• Stigerør
• For-forspente rørkoblinger
• Klemmer og tilbehør

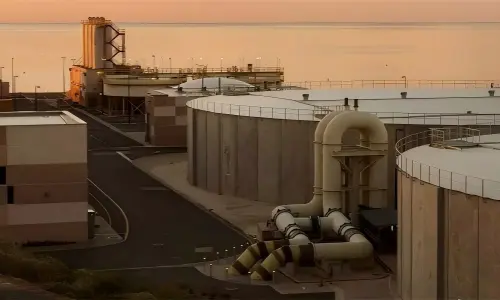

Leger Uten Grenser Desalination – The Dominant Application

• Flertrinns flashdestillasjon står for omtrent 78 % av den globale ferskvannsproduksjonen fra sjøvann. Leger Uten Grensers anlegg består av kuldebærervarmere,-varmegjenvinningskondensatorer,-varmeavvisningskondensatorer, ventilasjonskondensatorer og ejektorkompressorer-alle bruker omfattende rørbunter.
• Historisk kontekst: Kobber-nikkellegeringer ble opprinnelig brukt, men viste seg å være utilstrekkelig mot korrosjon og har i stor grad blitt erstattet av titanrør.
• Rørplatedesign: For Leger Uten Grensers anlegg brukes kommersielt rene titan TA1 sømløse rør for flash-kondensator- og kuldevarmerrør, med rørplater laget av TA1 + 16MnR + 316L dobbelt-kledde stålplater. Dette reduserer bruken av titan samtidig som korrosjonsbeskyttelsen opprettholdes.

Kasusstudier av amerikanske raffinerier og avsalting

• Delaware Refinery – Erstattet alle kobber-nikkellegeringsrør i varmevekslere med titanrør, totalt over 300 km lange. Toppkondensatoren til avsvovlingstårnet har fungert i 15 år uten korrosjonsskader.
• US Desalination Plant – Adopterte titan-rørfordampere, varmeovner, pumper, ventiler og rør med 160 km titanrør. Etter mer enn 10 års drift ble det ikke observert korrosjonsskader.
• South Pacific Coast Plant – Et stort-avsaltingsanlegg bygget av et amerikansk selskap brukte titan for alle fordampere og sjøvannvarmere, med et totalt titanforbruk på omtrent 400 tonn.

Vennligst se vårt produkt LinkASTM B338 Titanium sømløse rør for sjøvannsavsaltningsvarmevekslerefor flere detaljer

• Velg titanlegering– For de fleste konvensjonelle avsaltingsoppgaver (spesielt RO og standard termiske prosesser). Den gir den beste kombinasjonen av korrosjonsbestandighet, lang levetid og totaløkonomi.
• Velg Inconel 625– For ekstreme forhold: høykonsentrert sjøvann, høy temperatur og trykk, eller aggressive korrosive medier, forutsatt at prosjektbudsjettet er tilstrekkelig og maksimal levetid for utstyret kreves.
• Vurder bimetalliske komposittrør– Når budsjettet er begrenset, men Inconel-nivå er korrosjonsbeskyttelse avgjørende. Denne løsningen balanserer nikkellegeringens korrosjonslevetid med karbonståls kostnadseffektivitet-.

Vennligst se vårt produkt Link ASTM B338 Titanium sømløse rør for sjøvannsavsaltningsvarmevekslerefor flere detaljer

Selskapet vårt planlegger å bygge en årlig produksjonslinje på 3000 -tonn for sømløse superlegeringsrør, supplert med komplette maskineringsevner for titanlegeringsrør. For tiden dominerer et lite antall produsenter Kinas innenlandske titanrørmarked for kjemiske og sjøvannsavsaltningsapplikasjoner, og opprettholder stabile priser. Overføring av prosessekspertise fra nikkel-basert superlegeringsproduksjon til presisjons tynne-veggede titanrør kan omforme konkurranselandskapet i bransjen. Ved full produksjonsopptrapping-vil vår integrerte produksjonsbase oppnå årlig produksjonskapasitet på 3000 tonn kaldvalsede-superlegeringsplater for luftfart, 12.000 tonn romfarts- og kjernefysisk nikkel-baserte legeringsspoler og -strimler, 3000 tonn superlegeringssøm og 2,0 tonn rør korrosjonsbestandige legeringstråd, stang og stangprodukter.

For de fleste avsaltingsoppgaver av sjøvann er titan fortsatt førstevalget-som kombinerer bevist korrosjonsbestandighet, lang levetid og attraktiv totaløkonomi. Der temperaturene stiger over 80 grader eller saltoppløsninger blir sterkt konsentrert, bør en høyere-kvalitet titan (grad 7/12) eller Inconel 625 vurderes. For prosjekter som krever Inconels ytelse, men som har budsjettbegrensninger, tilbyr bimetalliske komposittrør et smart,-kostnadseffektivt alternativ.

Nøye evaluering av driftstemperatur, kloridkonsentrasjon, strømningshastighet og begroingstendens vil veilede deg til det optimale materialet-og sikre tiår med pålitelig, lite-vedlikeholdsservice.

Vedlegg: Karakterer og applikasjonssammenligning av titanlegeringsrør for marineteknikk

Q1: Hva er de viktigste forskjellene mellom titan ogInconel 625for varmevekslerrør for avsalting av sjøvann{{0}?

• Titan (typisk Grade 2/TA2) er det globale referansematerialet for sjøvannsvarmevekslere. Den er praktisk talt immun mot klorid-indusert grop- og sprekk-korrosjon, med en designlevetid på over 20 år og minimale vedlikeholdskrav. Det er lett, kostnads-effektivt i tynne-veggkonfigurasjoner og det mest brukte materialet for avsaltingsvarme-vekslerrør.
• Inconel 625 er en nikkel-krom-molybdenlegering som gir eksepsjonell motstand mot klorider, syrer og marine miljøer. Med 8–10 % molybden og 3,15–4,15 % niob danner den en ekstremt stabil passiv film og gir ultimat beskyttelse selv under de mest aggressive forhold. Imidlertid kommer det til en betydelig høyere material- og fabrikasjonskostnad.

Spørsmål 2: Hvilket materiale skal jeg velge for avsaltingsprosjektet mitt?

• Velg titan for de fleste konvensjonelle avsaltingsoppgaver-omvendt osmose (RO), lav-temperatur multi-effektdestillasjon (LT-MED) og standard multi-blitstjeneste (MSF). Den gir den beste balansen mellom korrosjonsbestandighet, lang levetid og totaløkonomi.
• Choose Inconel 625 for extreme conditions: highly concentrated brine, high temperature and pressure (>80 grader med sterk kloridkonsentrasjon), eller aggressive etsende medier-forutsatt at prosjektbudsjettet er tilstrekkelig og maksimal levetid for utstyret kreves.
• Vurder bimetalliske komposittrør (utvendig lag av karbonstål + Inconel 625 innerforing) når budsjettet er begrenset, men Inconel-korrosjonsbeskyttelse er avgjørende. Denne løsningen kombinerer nikkellegeringens korrosjonsmotstand med karbonståls kostnadseffektivitet-.

Spørsmål 3: Hvor lenge varer titan- og Inconel 625-rør i sjøvannsavsaltningstjeneste?

• Titanium Grade 2-rør oppnår rutinemessig 20–30 års levetid ved avsalting av sjøvann, med noen installasjoner som når 30–40 år. Korrosjonshastigheter er under 0,01 mm/år-effektivt sett null fra et teknisk synspunkt. Eksempler fra den virkelige-verden inkluderer et Delaware-raffineri der titanrør har fungert i 15 år uten korrosjonsskader, og et amerikansk avsaltingsanlegg med 160 km titanrør som går over 10 år uten at det er observert korrosjon.
• Inconel 625 tilbyr enda lengre estimert levetid-omtrent 1,5 ganger høyere enn titan-med dokumenterte tilfeller av kontinuerlig drift i 5 år uten groper. Den ekstreme kostnaden (8–15× karbonstål grunnlinje) betyr imidlertid at den forlengede levetiden må rettferdiggjøres av applikasjonens alvorlighetsgrad.

Q4: Hva med dupleks rustfritt stål som et alternativ?

• Dupleks rustfritt stål (f.eks. 2205) tilbyr et middel-alternativ mellom ytelse og kostnad. Det gir god styrke og moderat motstand mot kloridgroper til en pris langt under titan og nikkellegeringer.
• I varme konsentrerte saltløsninger-typisk for MSF-brinevarmere eller resirkulasjonssløyfer-forblir dupleksstål imidlertid sårbare for gropdannelse og spenningskorrosjonssprekker (SCC). De er egnet for mindre aggressive soner (f.eks. lav-temperatur RO-mating), men anbefales generelt ikke for alvorlige varme-overføringsoppgaver.

Spørsmål 5: Kan titan og Inconel 625 brukes sammen?

Ja. Bimetalliske komposittrør kombinerer det beste fra begge verdener: et ytre lag av karbonstål eller legert stål gir strukturell styrke og trykkdemping, mens en tynn indre Inconel 625-foring (oppnådd gjennom trykk-fusjonsmetallurgisk binding) gir korrosjonsbeskyttelse mot høye klorider. Denne utformingen gir samme indre korrosjonsmotstand som et solid Inconel 625-rør, men til en brøkdel av prisen-fordi bare et tynt lag av den dyre legeringen brukes.

Spørsmål 6: Hvordan er biobegroing sammenlignet med titan og Inconel 625?

Begge materialene viser utmerket motstand mot biologisk begroing. I titanavsaltingsutstyr med sjøvannstrømningshastigheter på 3–5 m/s er biobegroing minimal, med en begroingsfaktor typisk mellom 0,95 og 0,99. Inconel 625 viser også enestående motstand mot begroing og er ofte spesifisert for kritiske applikasjoner der biobegroing kan kompromittere ytelsen.
